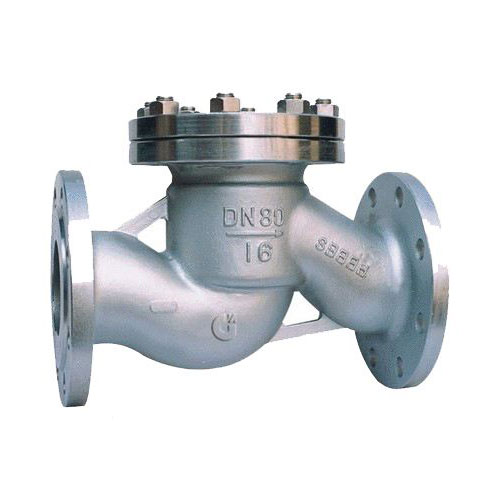

H41H升降式止回阀概述：
升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。
H41H升降式止回性能规范：
阀体材料 | 公称压力 | 工作温度 | 适用介质 | |
碳 钢 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
10．0、16．0 | ≤450 | ／ | ||
不锈钢 | P | 1．6-16．0 | ≤200 | 硝酸类 |
R | ／ | ／ | 醋酸类 | |
铬镍钛 | PI | 1．6-6．4 | ≤550 | 石油、石油产品 |
铬钼钢 | 1．6-16．0 | ≤550 | 油 | |
H41H升降式止回阀主要外形尺寸：
| 称压力 PN | 公称通径 DN | 主要连接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
